cilium取代kube-proxy

参考文档：https://docs.cilium.io/en/v1.17/network/kubernetes/kubeproxy-free/#kubeproxy-free

Kubernetes Without kube-proxy

备注：

Cilium的kube-proxy替换依赖于socket-LB功能，该功能需要v4.19.57、v5.1.16、v5.2.0或更高版本的Linux内核。Linux内核v5.3和v5.8添加了Cilium可以用来进一步优化kube-proxy替换实现的附加功能。 请注意，v5.0.y内核没有运行kube-proxy替换所需的修复程序，因为此时v5.0.y稳定内核已经报废（EOL），不再在kernel.org上维护。对于单个发行版维护的内核，情况可能会有所不同。因此，请与您的发行版核对。

通过kubeadm init初始化控制平面节点，跳过kube-proxy的安装：

kubeadm init --skip-phases=addon/kube-proxy  --config /root/kubeadm-config.yaml

根据使用的CRI实现，可能需要在kubeadm init..中使用-cri-socket标志。例如：如果正在使用Docker CRI，将使用--cri-socket unix：/var/run/cri-dockerd.sock。

如果node有多个接口，请确保在每个worker上正确设置kubelet的--node-ip。否则，Cilium的kube-proxy替换可能无法正常工作。可以通过运行kubectl get nodes -o wide来验证这一点，以查看每个节点是否都有一个分配给每个节点上同名设备的InternalIP。

删除kube-proxy

$ kubectl -n kube-system delete ds kube-proxy
$ # Delete the configmap as well to avoid kube-proxy being reinstalled during a Kubeadm upgrade (works only for K8s 1.19 and newer)
$ kubectl -n kube-system delete cm kube-proxy
$ # Run on each node with root permissions:
$ iptables-save | grep -v KUBE | iptables-restore

注意，移除kube-proxy会中断现有的服务连接。在安装Cilium替代方案之前，与服务相关的流量也会停止。

安装

cilium install \
--set kubeProxyReplacement=strict \
--set tunnel=disabled \
--set routingMode=native \
--set autoDirectNodeRoutes=true \ #必须所有节点在同一 L2层,通过ARP实现节点间直接通信,跨子网需禁用
--set bpf.masquerade=true \
--set bpf.hostRouting=true \ # 启用 eBPF 主机路由（内核 ≥5.10）
--set ipv4NativeRoutingCIDR=10.244.0.0/16 \
--set ipam.mode=cluster-pool | kubernetes \
--set ipam.operator.clusterPoolIPv4PodCIDRList=10.244.0.0/16 \
--set ipam.operator.clusterPoolIPv4MaskSize=24 \
--set loadBalancer.acceleration=native \
--set hubble.enabled=true \
--set hubble.ui.enabled=true \
--set hubble.relay.enabled=true \
--set hubble.metrics.enabled="{dns,drop,tcp,flow,icmp,http}" \
--set prometheus.enabled=true \
--set operator.prometheus.enabled=true \
--set hubble.metrics.serviceMonitor.enabled=true \
--version 1.17.5

参数说明：

kubeProxyReplacement=strict

• 作用：完全替代 kube-proxy，使用 eBPF 实现 Kubernetes Service 的负载均衡（ClusterIP/NodePort/LoadBalancer）

• 机制：

  • 将 Service 的 IP:Port 映射注入 eBPF Map（cilium_lb）

  • 在 TC（Traffic Control）层 直接重写数据包目标地址（DNAT）

• 优势：

  • 性能提升 2-3 倍（绕过 iptables 和内核协议栈）

  • 支持 DSR（Direct Server Return）模式（保留客户端源 IP）

• 要求：内核 ≥ 5.7

tunnel=disabled

• 作用：禁用 VXLAN/Geneve 隧道封装，使用原生三层路由

• 机制：

  • 不再生成 cilium_vxlan 虚拟设备

  • 跨节点流量以 原始 Pod IP 传输（无额外 IP/UDP 头）

• 优势：

  • 零封装开销（带宽利用率提升 20%）

  • 延迟降低 15-30%（减少封包/解包 CPU 消耗）

• 要求：需配合 routingMode=native 和路由发布机制

routingMode=native

• 作用：启用 Native 路由模式，集成底层网络设施

• 机制：

  • 依赖 ipv4NativeRoutingCIDR 定义直连 CIDR

  • 通过以下方式发布路由：

    • 云环境：与 CCM 集成发布到 VPC 路由表

    • 物理网络：通过 BGP 或静态路由发布

• 优势：

  • 实现 Pod IP 全局可达（无需 SNAT）

  • 支持与 VM/物理服务器直接通信

autoDirectNodeRoutes=true

• 作用：自动管理节点直连路由

• 机制：

  • 为每个节点添加 /32 主机路由（通过 ip route 查看）

  10.0.2.101 dev eth0  # 节点A
  10.0.2.102 dev eth0  # 节点B

  • 结合 ARP 协议实现 同子网节点直连

• 限制：

  • 仅适用于 节点在同一 L2 网络

  • 跨子网场景需禁用此参数（改用 BGP/静态路由）

bpf.masquerade=true

• 作用：启用 基于 eBPF 的 IP 伪装（SNAT）

• 机制：

  • 替换 iptables MASQUERADE 规则

  • 在 eBPF 层动态修改源 IP：

    • Pod 访问外部网络 → SNAT 为节点 IP

    • 外部访问 NodePort → SNAT 为节点 IP（可选 DSR 规避）

• 优势：

  • 性能提升 40%（避免 iptables 锁竞争）

  • 支持 IP 伪装排除规则（如 --set bpf.masqueradeExcludeCIDRs）

• 验证命令：

  cilium bpf nat list

bpf.hostRouting=true

• 作用：启用 eBPF 主机路由加速

• 机制：

  • 绕过内核协议栈

  • 通过 bpf_redirect_neigh() 直接重定向数据包

• 效果：

  • 降低延迟 50%

  • 提升吞吐量 30%

  • 要求：内核 ≥5.10 + 网卡驱动支持

ipv4NativeRoutingCIDR

这个参数用于指定一个或多个IPv4 CIDR范围，Cilium将对这些范围内的目标使用本地路由（而不是隧道封装）。当流量目标位于这些CIDR范围内时，Cilium不会进行封装（如VXLAN或IPIP），而是直接通过节点的网络接口路由。

作用：

声明需原生路由（非隧道）的 CIDR 范围，用于：

1. 绕过隧道封装（VXLAN/IPIP）

2. 与云厂商 CCM 集成发布路由

3. 直连物理网络设备

ipam.mode=cluster-pool | kubernetes

核心作用

• 自主 IP 地址管理：Cilium Operator 完全掌控 Pod IP 的分配，不依赖 Kubernetes 原生机制

• 多网段支持：允许定义多个隔离的 IP 池（如 10.244.0.0/16,172.16.0.0/12）

• 动态子网分配：按需为节点划分子网，实现弹性 IP 资源管理

多网段场景配置

cilium install \
  --set ipam.mode=cluster-pool \
  --set ipam.operator.clusterPoolIPv4PodCIDRList='10.244.0.0/16,172.16.0.0/12' \
  --set ipam.operator.clusterPoolIPv4MaskSize=24 \
  --set ipv4NativeRoutingCIDR='10.244.0.0/16,172.16.0.0/12'

模式对比

动态添加新 CIDR：

1. 修改 Helm values：

   ipam:
     operator:
       clusterPoolIPv4PodCIDRList: "10.244.0.0/16,172.16.0.0/12"  # 新增CIDR

2. 滚动更新：

   helm upgrade cilium cilium/cilium -f values.yaml

典型使用场景

1. 混合云部署：

   • 本地 DC：10.244.0.0/16

   • 公有云：172.16.0.0/12

2. 业务隔离：

   # 开发环境
   clusterPoolIPv4PodCIDRList: "10.1.0.0/16"
   # 生产环境
   clusterPoolIPv4PodCIDRList: "10.2.0.0/16"

3. IP 耗尽扩容：

   • 初始：10.244.0.0/16

   • 扩容：新增 172.16.0.0/12 无需重启集群

最佳实践：在私有云/混合云中优先使用此模式，配合 routingMode=native 实现高性能网络平面。公有云环境建议使用 kubernetes 模式简化运维。

ipam.operator.clusterPoolIPv4PodCIDRList

这个参数用于定义集群中Pod使用的IPv4 CIDR范围列表。当使用`cluster-pool` IPAM模式时，Cilium Operator会从这个CIDR列表中为每个节点分配一个子网（由`clusterPoolIPv4MaskSize`指定大小）。然后，每个节点上的Cilium Agent将从分配给该节点的子网中为Pod分配IP地址。

作用：

定义集群级别的 IPv4 Pod CIDR 池，Operator 将从这个列表中为节点分配子网。

特点：

• 支持多个 CIDR 块（逗号分隔）

• 按顺序分配，前一个 CIDR 用尽后自动使用下一个

• 需确保 CIDR 不与节点网络重叠

ipam.operator.clusterPoolIPv4MaskSize

作用：

设置每个节点的子网掩码大小，决定单个节点可分配的 Pod IP 数量。

计算逻辑：

• 默认值：24（/24 子网 = 256 个 IP）

• 可用 IP 数 = 2^(32 - maskSize) - 2（减2是去掉网络和广播地址）

• 示例：

  maskSize=24 → 254 个可用 IP
  maskSize=26 → 62 个可用 IP

注意事项

CIDR参数对比

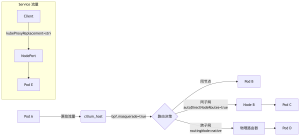

参数组合效果图示

查看部署情况

# k -n kube-system get pods -l k8s-app=cilium
NAME                READY     STATUS    RESTARTS   AGE
cilium-d5zhp        1/1       Running   0          10m
cilium-mtvdp        1/1       Running   0          10m

验证安装程序

# kubectl -n kube-system exec ds/cilium -- cilium-dbg status --verbose
[...]
KubeProxyReplacement Details:
Status: True
Socket LB: Enabled
Protocols: TCP, UDP
Devices: eth0 (Direct Routing), eth1
Mode: SNAT
Backend Selection: Random
Session Affinity: Enabled
Graceful Termination: Enabled
NAT46/64 Support: Enabled
XDP Acceleration: Disabled
Services:
- ClusterIP: Enabled
- NodePort: Enabled (Range: 30000-32767)
- LoadBalancer: Enabled
- externalIPs: Enabled
- HostPort: Enabled
[...]

状态：

KubeProxyReplacement Details:
  Status:                True

样例

创建一个Nginx部署。然后，我们将创建一个新的NodePort服务，并验证Cilium是否正确安装了该服务。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-nginx
spec:
  selector:
    matchLabels:
      run: my-nginx
  replicas: 2
  template:
    metadata:
      labels:
        run: my-nginx
    spec:
      containers:
      - name: my-nginx
        image: nginx
        ports:
        - containerPort: 80

kubectl expose deployment my-nginx --type=NodePort --port=80

在Cilium-dbg service list命令的帮助下，我们可以验证Cilium的EBPF kube-proxy替换是否创建了新的NodePort服务。在此示例中，创建了端口为31940的服务（设备eth0和eth1各一个）:

# kubectl -n kube-system exec ds/cilium -- cilium-dbg service list
ID   Frontend               Service Type   Backend
[...]
4    10.104.239.135:80/TCP      ClusterIP      1 => 10.217.0.107:80/TCP
                                               2 => 10.217.0.149:80/TCP
5    0.0.0.0:31940/TCP          NodePort       1 => 10.217.0.107:80/TCP
                                               2 => 10.217.0.149:80/TCP
6    192.168.178.29:31940/TCP   NodePort       1 => 10.217.0.107:80/TCP
                                               2 => 10.217.0.149:80/TCP
7    172.16.0.29:31940/TCP      NodePort       1 => 10.217.0.107:80/TCP
                                               2 => 10.217.0.149:80/TCP

我们可以使用主机名称空间中的iptables验证该服务不存在iptables规则:

# iptables-save | grep KUBE-SVC
[ empty line ]
