cilium的eBPF网络特性解析

  • 陈凯迪
  • cilium
  • 2025-07-26
  • 59热度
  • 0评论

在 Cilium 的 eBPF 数据平面中，bpf.masquerade、bpf.hostRouting、bpf_redirect_neigh() 和 bpf_redirect_peer() 是紧密相关的核心网络特性，它们共同构建了高效、可编程的网络转发路径。

以下是它们的详细解析和相互关系：

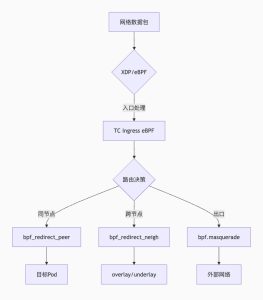

一、数据流程



二、核心概念解析

bpf.masquerade (IP 伪装)

  • 作用：实现源地址转换(SNAT)，将 Pod 的私有 IP 转换为节点的公有 IP

  • 场景：Pod 访问集群外部资源时

  • 优势：替代 iptables MASQUERADE 规则，性能提升 5-10 倍

bpf.hostRouting (主机路由)

  • 作用：绕过内核网络栈，直接在 eBPF 层进行路由决策

  • 场景： Pod 与其他node节点之间的通信

  • 性能优势：

    • 减少内核上下文切换

    • 跳过 Netfilter/iptables 处理链

bpf_redirect_neigh() (跨节点重定向)

  • 函数原型：int bpf_redirect_neigh(int ifindex, struct bpf_redir_neigh *params)

  • 作用：重定向数据包到指定接口，自动处理 L2/L3 邻居信息

  • 工作流程：

    1. 查询目标 IP 的 MAC 地址

    2. 维护邻居表缓，存若缓存不存在，触发异步 ARP 请求

    3. 填充以太网帧头

    4. 直接发送到目标接口，支持跨节点通信

bpf_redirect_peer() (同节点重定向)

  • 函数原型：int bpf_redirect_peer(int ifindex, u64 flags)

  • 作用：将数据包重定向到另一网络命名空间的接口

  • 关键特性：

    • 直接进入目标命名空间（跳过主机 netns）

    • 零拷贝传输

    • 超低延迟（< 100ns）



三、工作流程

场景 1：同节点 Pod 间通信

  1. 流量到达 eBPF 程序

  2. bpf.hostRouting 识别目标为同节点 Pod

  3. 调用 bpf_redirect_peer() 直通目标 Pod

    bpf_redirect_peer(target_pod_ifindex, 0);

  4. 完全跳过主机网络栈

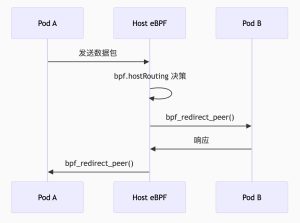

  5. 流程图：

场景 2：跨节点 Pod 通信

  1. bpf.hostRouting 识别目标为远程 Pod

  2. 确定目标节点 IP 和 MAC

  3. 调用 bpf_redirect_neigh()：

    struct bpf_redir_neigh params = {
    .nh_family = AF_INET,
    .ipv4_nh = remote_node_ip
};
bpf_redirect_neigh(egress_ifindex, &params);

  4. 自动处理 ARP/NDP 解析

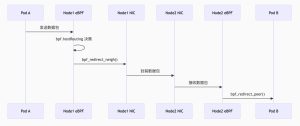

  5. 流程图：

场景 3：Pod 访问互联网

  1. bpf.hostRouting 识别外部流量

  2. bpf.masquerade 执行 SNAT：

    iph->saddr = node_ip;
recalc_csum(iph);

  3. 调用 bpf_redirect_neigh() 到网关

  4. 流程图：

四、关系总结

特性 依赖关系 协同作用 网络层级
bpf.hostRouting 基础路由决策 调度其他组件 L3
bpf_redirect_peer() 依赖 hostRouting 同节点加速 L2
bpf_redirect_neigh() 依赖 hostRouting 跨节点转发 L2/L3
bpf.masquerade 可与两者协同 出口 NAT L3/L4

四者共同构建了 Cilium eBPF 数据平面的核心：

  1. bpf.hostRouting 作为决策引擎，确定流量路径

  2. bpf_redirect_peer 实现节点内超高速通信

  3. bpf_redirect_neigh 处理跨节点智能路由

  4. bpf.masquerade 提供高效的出口网络地址转换
