docker、containerd、CRI、OCI、runC分别是什么

在 K8S 中,真正负责创建容器运行时的是 kubelet 这个组件。

当时,Docker 风靡全球,许多公司都希望能在这一领域分一杯羹,纷纷推出了自家的容器运行时。其中最著名的要属 CoreOS 公司的 rkt 项目。虽然 Docker 是 K8S 最依赖的容器运行时,但凭借与 Google 的特殊关系,CoreOS 公司在 2016 年成功地将对 rkt 容器的支持写进了 kubelet 的主代码里。

因为在这种情况下,kubelet 的任何重要功能更新都必须同时考虑 Docker 和 rkt 这两种容器运行时的处理场景,并分别更新 Docker 和 rkt 的代码。这不仅降低了开发效率,还给项目的稳定性带来了极大的隐患。CNCF官方一看这可不行,今天出个 rkt,明天出个 xxx,这下我们组也不用干活了,每天使劲折腾兼容性得了。所以把 kubelet 对容器运行时的操作统一抽象成了一个 gRPC 接口,然后告诉大家,你们想做容器运行时可以啊,我热烈欢迎,但是前提是必须用我这个接口。这一层统一的容器操作接口,就是 CRI ,这样 kubelet 就只需要跟这个接口打交道就可以了。而作为具体的容器项目,比如 Docker、 rkt,它们就只需要自己提供一个该接口的实现,然后对 kubelet 暴露出 gRPC 服务即可。

容器运行时意思就是能够管理容器运行的整个生命周期,具体一点就是如何制作容器的镜像、容器镜像格式是什么样子的、管理容器的镜像、容器镜像的分发、如何运行一个容器以及管理创建的容器实例等等。运行时分成low-level运行时和high-level运行时,low-level运行时专注于如何创建一个容器例如runc和kata,high-level包含了更多上层功能,比如镜像管理,以docker和containerd为代表。

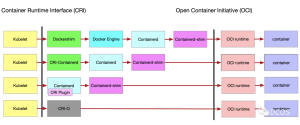

K8s的kubelet是调用容器运行时创建容器的,但是容器运行时这么多不可能逐个兼容,K8s在对接容器运行时定义了CRI接口,容器运行时只需实现该接口就能被使用。下图分别是k8s使用docker和containerd的调用链:

使用containerd时CRI接口是在containerd代码中实现的;使用docker时的CRI接口是在k8s的代码中实现的,叫做docker-shim(kubernetes/pkg/kubelet/dockershim/docker_service.go),这部分代码在k8s代码中是历史原因,当时docker是容器方面行业事实上的标准,但随着越来越多运行时实现了CRI支持,docker-shim的维护日益变成社区负担,在最新的K8s版本中,该部分代码目前已经移出。

CRI 只是 K8S 推出的一个标准而已,当时的 K8S 还没有达到如今这般武林盟主的统治地位,各家公司的容器项目也不能说我只跟 K8S 绑死,只适配 CRI 接口。所以, shim (垫片)就诞生了。

一个 shim 的工作就是就是作为适配器将各种容器运行时本身的接口适配到 K8S 的 CRI 接口上,以便用来响应 kubelet 发起的 CRI 请求。

每一个容器运行时都可以自己实现一个 CRI shim,用来把 CRI 请求 “翻译”成自家容器运行时能够听懂的请求。

如果你用 Docekr 作为容器运行时,那你的 CRI shim 就是 dockershim,因为当时 Docker 的江湖地位很高,kubelet 是直接集成了 dockershim 的,所以 K8S 创建容器的前半部分如下图红框所示:



如果 containerd 挂掉的话,整个宿主机上所有的容器都得退出了,而引入 containerd-shim 就可以避免这种问题。

runc是 OCI的一个标准实现(Docker 被逼无耐将 libcontainer 捐献出来然后改名为 runc )

OCI(open Container Initiative)容器标准化组织的主要目的是推进容器技术的标准化。对容器标准进行准确的定义。其主要目的是为了解决容器标准混乱的问题。没有统一的容器标准,工业界就无法按照统一的标准进行容器开发。因此OCI于2015年由docker牵头和其他公司制定了相应的容器标准。

containerd-shim  通过调用 runc 来创建容器,runc 启动完容器后本身会直接退出,containerd-shim 则会成为容器进程的父进程, 负责收集容器进程的状态, 上报给 containerd, 并在容器中 pid 为 1 的进程退出后接管容器中的子进程进行清理, 确保不会出现僵尸进程。



从 K8S (v1.24) 版本开始,K8S 弃用 Docker,使用 containerd 作为容器运行时。

至于为什么要用 containerd 作为容器运行时,也有商业竞争的原因。当时 docker 公司为了跟 K8S 竞争,搞了个 Docker Swarm,并且把架构进行了切分:把容器操作都移动到一个单独的 containerd 进程中去,让 Docker Daemon 专门负责上层的封装编排。

但是 swarm 就是弟弟,根本打不过k8s,于是 Docker 公司只能后退一步,将 containerd项目捐献给 CNCF 基金会,而 K8S 也见好就收,既然 Docker 已先退了一步,那就干脆优先支持原生Docker 衍生的容器运行时:containerd

为了适配 CRI 标准,专门起了一个单独的进程:CRI-containerd,这是因为还没有捐给 K8S 的时候 containerd 会去适配其他的项目(Docker Swarm)

到了 containerd 1.1 版本,K8S 去掉了 CRI-Contained 这个 shim,直接把适配逻辑作为插件的方式集成到了 containerd 主进程中,现在这样的调用就更加简洁了。



除此之外,K8S 社区也做了一个专门用于 K8S 的运行时 CRI-O,它直接兼容 CRI 和 OCI 规范。
